厂房数字监控系统方案
来源: www.cq-dzkj.com   发布时间: 2014-08-08 12:43   1900 次浏览   大小:  16px  14px  12px
随着监控时代的更新和变化,从黑白监控到彩色监控、再到红外监控到现在是数字时代的网络高清监控、重庆雕琢科技就是从这个监控时代一步一步的走过来的,中间经历了无无数监控时代的变迁,对于监控的知识有很深的独到的认识和见解;

       随着监控时代的更新和变化,从黑白监控到彩色监控、再到红外监控到现在是数字时代的网络高清监控、重庆雕琢科技就是从这个监控时代一步一步的走过来的,中间经历了无数监控时代的变迁,对于监控的知识有很深的独到的认识和见解,现在公司经营路线走的是数字化、高清化、智能化,这些也是监控市场未来基本趋势,市场需求从单一模式走向多元化,从标清到720P再到1080P,同时网络带宽不断提升,给IP产品带来了良好的生存环境。它本身所具有的独特性优势,使得 IP产品接受程度越来越高,所以个人认为IPC+NVR的视频监控解决方案将成为主流。因此,我也来谈谈这个数字网络高清监控的一些厂区或是一些客户需要的一套的简单方案。
    NVR是市场需求和技术发展相结合的产物,他有着广阔的市场前景,接触到的比较多的行业包括工业园区、校园、智能楼宇以及消费市场。这些行业或领域对图像清晰度有较高要求,大部分网络基建比较完善,而且部分有联网需求,对移动终端设备的使用也有一定需求,选用IPC+NVR的解决方案,从性价比、构造、功能以及可拓展性上面都比较有优势。
    现在有些项目采用IPC+服务器的方式进行集中管理和存储,这样数据集中,方便管理,但是也面临一些问题。因为高清晰、多路数、海量数据的集中传输会带来巨大的带宽压力,再就是服务器的承载压力以及数据集中存储所带来的风险,一旦崩溃,可能出现大面积的数据丢失。面对这些问题,IPC+NVR则可以比较好的解决这个问题。NVR可以在前端采用分布式存储方案,数据分散,降低单点压力与风险,且便于前端的管理。

a\项目需求

工厂安防监控系统设计方案解决一工厂厂区和大楼的视频监控系统,主要需要在厂区的主要道路、厂房周边以及厂房的出入口、楼梯口等共设立N个监控点,全部为定点。

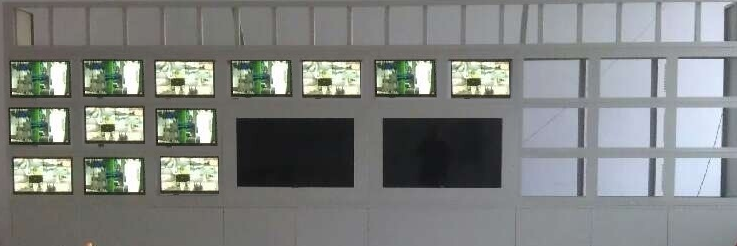

要求根据现有的点位图,要求全部选用雕琢科技数字高清当中的八盘位NVR DZ-N88106以及DZ-N98401RD 720P红外一体枪式摄像机。中控室设置在厂房的一层,需要值班人员实时监控,视频资料需要保存至少一个月,有情况可以回放视频资料,并且回放的时候不影响实时录像。另外建立一个有N台N寸显示器组成的电视墙。 如图:
厂房监控方案

b、监控方案介绍

根据项目需求,本套视频监控系统基本可以分为前端部分、
传输部分、控制存储和显示部分组成,还具有对图像信号的分配切换、存储、处理等功能。
根据工厂的设计图纸和具体需求,本套视频监控系统共设计
n个监控点,分别设计在各层厂房周边、厂房各层的出入口、
监控区域以及操作车间等重要场所安装监控摄像机进行现场实时监控并录像,以保障监控区域的保安可以有效的杜绝安全隐患的发生,单位领导也可以随时随地了解到监控区域内工人的工作情况。
b.1前端部分
监控区域的前端设备分布情况以及设备选型如下:
DZ-N98101RD,720P百万像素COMS 低照度 6/8/12/16mm镜头可选 带ICR 红外30M,基于IP网络,实现网络 数字化监控,通过IP网络传输清晰、流畅的视频监控图像。支持日夜彩色黑白转换;ICR切换,即使在光线不足甚至全黑的环境下也能输出清晰的图像。在低带宽网络环境下流畅传输高质量的H.264视频图像。
具体设备清单:

安装位置

摄像机类型

摄像机型号

数量

厂区监控

30米夜视网络高清摄像机





厂房操作间

同上





走廊

同上





b.2 传输部分
     本套系统为一个工厂的监控项目,监控室设在厂房一层,各个前端摄像机距离监控室距离太远,每层车间所有摄像机汇聚到设备箱的交换机上,采用光纤+光纤收发器进行视频信号的传输,便可以满足客户的图像质量需求,对图像信号的传输重点要求在图像信号经过传输系统后,不产生明显的噪声、失真,保证原始图像信号的清晰度和灰度等级没有明显下降等。所有的网线选用安普的网线。为保证各个前端摄像机供电正常,电源线和网线分开敷设不会对视频信号产生干扰,设计在监控室将AC 220V的电压传到每层的设备箱转为 DC 12V 20A的电源,通过线缆传输到前端摄像机,给各个摄像机供电;所有的供电线缆采用RVV2*1.5的电源线。
b.3 控制存储和显示部分
      所有前端共计n路视频图像都传回监控室,在这里进行显示、存储以及控制等,根据此项目需求,我们选用n台海康的16路NVR  DZ-N88216和显示器来完成所有摄像机信号的显示,并通过硬盘进行录像,每台硬盘录像机配5块3T的硬盘,便可以存储一个月以上的视频资料。同时它还支持视频的网络远传,方便相关领导通过网络随时随地访问本地的网络硬盘录像主机,观看实时画面。为了更加方便直观的显示,采用一台电脑安装操作客户端对N台NVR进行集中管理并在42寸的大屏上显示。N台NVR与电视墙的N台22寸液晶显示器直连可以实时显示或切换前端所有画面,使得值班人员更加一目了然,以便发现问题,及时跟踪。

     以上就是简单的厂区或是适合客户实用的一套监控方案的简述,如是需要更深的一些技术方案或是咨询,请到我公司官网上联系相关的技术人员或是他人,公司将全力配合客户做详细的解答!
